Hallo zusammen,
im Sommerhalbjahr könnte ich wohl alle paar Tage eine volle 100 Amperestunden-Batterie an einem schönen Platz vergraben, quasi als Wintervorrat, wie es die Eichhörnchen machen. Das ist natürlich wirtschaftlicher Unsinn, also muss eine andere Verwendung für den Stromüberschuss her.
Ein Kompressorkühlschrank wäre eine gute Idee, nur der will leider auch im Winter nichts als Strom haben und der ist dann wieder knapp. Wer aber überwiegend im Sommer mit dem Wohnmobil reist und viel Solar auf dem Dach hat, für den ist ein Kompressorkühlschrank wirklich eine Überlegung wert, zumal der auch noch deutlich besser kühlt als ein Absorber, wenn es draußen heiß ist.
Ich habe nun aber einen Absorberkühlschrank, der mit Gas, 12V oder 230V laufen kann. Die Energieart wählt der Kühlschrank selbst mit der integrierten AES-Elektronik (Automatic Energy Selection).
Ich kann nur mittelbar beeinflussen, welche Energie gerade zum Kühlen verwendet wird. Stehe ich zum Beispiel an einem Stellplatz mit Landstrom, der 50 Cent oder gar mehr pro Kilowattstunde kostet, dann ist es günstiger, den Kühlschrank auf Gas laufen zu lassen. Da kann ich ihm dann die 230V-Sicherung abschalten.
Von überschüssigem Solarstrom erfährt die AES-Elektronik aber nie etwas, wenn sie auch dafür ein „Ohr“ hat in Form des D+ Eingangs, an dem 12V anliegen, sobald der Motor läuft.

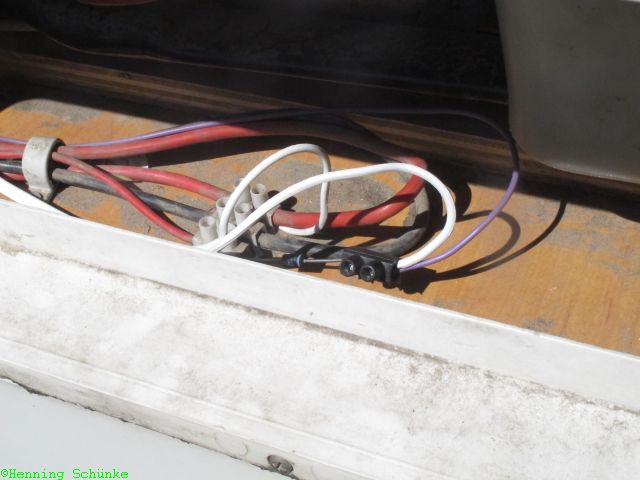

So habe ich Andre am Sonntag gefragt, wie viel Aufwand es wohl ist, den Kühlschrank mit Solarstrom laufen zu lassen, wenn die Batterie voll ist. Nach Studium von ein paar Schaltplänen war schnell klar, dass wirklich eine Leitung reicht. Hier ist diese schicke, neue, weiße Leitung…
…als Versuchsaufbau beim Kühlschrank angeschlossen. Dort wo sie an der schwarzen Lüsterklemme sitzt, hat sie Kontakt zum D+ Eingang der AES-Elektronik. An der anderen Seite der schwarzen Lüsterklemme sitzt eine Diode. Die soll verhindern, dass plötzlich meine Trittstufe einfährt und andere Dinge passieren, die nur passieren sollen, wenn tatsächlich der Motor läuft.
Das andere Ende der weißen Leitung…
…ist am Schaltausgang des Batteriecomputers BMV 600 angeschlossen. Andre hat den Schaltausgang des Relais für Überspannung benutzt. Nach etwas Programmierung am Schaltausgang war es dann soweit.
Bei einer Spannung von 14,5 Volt…
…bekommt die AES-Elektronik des Kühlschranks das Signal, auf 12 Volt-Betrieb umzuschalten.
Fällt die Spannung unter 13,1 Volt…
…läuft der Kühlschrank wieder auf Gas. Die beiden letzten Bilder zeigen den BMV 600 im Programmiermodus.
Der Kühlschrank lässt sich allerdings nicht anmerken, welche Energieart er gerade verwendet. Das Bedienpaneel zeigt nur Betrieb oder Störung an und ich kann ihn dort Ein- oder Ausschalten und die Kühlleistung regeln, mehr nicht.
Dennoch deuten manche Indizien, wie ein Klicken aus Richtung des BMV und geringer Stromverbrauch bei teilweise bewölktem Himmel darauf hin, dass alles wie erwartet funktioniert. Sehen werde ich das hoffentlich auch an der Haltbarkeit der Gasflaschen, die im Moment bei rund vier Wochen liegt im Sommer für eine 11kg-Flasche.
Nachtrag: Der Batteriecomputer BMV 600 ist das ältere Modell. Aktueller ist der BMV 700. Der Link führt direkt zum Angebot in den AMUMOT-Shop.
Gruß
Henning
Hallo zusammen ich bin der andi.ich habe vor mir das neue Bürstner Wohnmobil zu kaufen.er hat einen Kompressor Kühlschrank verbaut,mit gefrierfach.und hat eine Solaranlage 1x100w mit regler.nun meine Frage,ist die ausreichend.
Moin,
Keine Ahnung ob hier noch jemand liest, aber bin auch heute drauf gekommen, vielleicht eine Anregung:
Ein einfacher Batterie Wächter anstatt eines teuren Batterie Computers, würde auch bei einer bestimmten Spannung einschalten bzw. abschalten können.
Einen Haken hat das ganze Konzept aber irgendwie; wird die Batterie geladen (ob Solar oder Ladegerät spielt keine Rolle) liegt eine Spannung über 14V an, der Computer kann dann nicht erkennen, ob die Batterie eine neue hohen Ladestand hat, oder gerade geladen wird. Schaltet der Kühli zu, wird kein Strom mehr zur Ladung „über“ sein, weil der Verbraucher ja gerade ordentlich wat zieht.
Man möge mich korrigieren, wenn Praxis anders….
Die Technik schreitet voran und durch meinen Kompressorkühlschrank ist das Ganze längst überholt. Gekrankt hat es an der fehlenden Hysterese, das ist ein Begriff aus der Regelungstechnik und beschreibt den Unterschied zwischen der Einschalt- und der Ausschaltschwelle.
In der Praxis lief das ungefähr so ab: Etwa ab dem Nachmittag war die Batterie eigentlich voll, der Schalter hat den Kühlschrank eingeschaltet. Der Solarstrom hat aber nicht mehr gereicht, um den komplett zu betreiben, also wurde zusätzlich Srom aus der Batterie entnommen. Deren Spannung ist gesunken und der Schalter hat wieder abgeschaltet. Jetzt ging der ganze Solarstrom wieder in die Batterie, die war gleich wieder voll, Spannung hoch genug zum Einschalten… und so weiter.
Hallo Dirk,
kann man jeden Kühlschrank mit dieser Steuerung nachrüsten?
Gruß
Gabriele
Dirk?
Also ich bin der Henning…
Wenn der Kühlschrank über eine AES-Elektronik gesteuert wird, dann hat diese in der Regel auch einen Eingang für das D+-Signal von der Lichtmaschine, dass anzeigt, ob der Motor läuft.
Wer dann noch einen Batteriecomputer mit einem programmierbaren Schaltaugang sein Eigen nennt, der kann das auch nachbauen. Die Diode aber nicht vergessen, sonst liegt auf der gesamten D+ Leitung überall 12V an und das kann zu unerwünschten Nebenwirkungen führen. Der Strich auf der Diode muss in Richtung der Leitung vom Batteriecomputer zeigen, dann lässt sie nur Strom durch, der von der Lichtmaschine kommt.
Gruß
Henning
Hallo Henning,
was ich sehr empfehlen kann ist eine kleine Kompressorbox in einer Aussenstauklappe. Wiegt nicht viel und ersetzt bei sonnigem Wetter den Absorber komplett.
Weiterer Vorteil: Wenn es warm ist, sitzt man meistens draussen und kommt super an sein eiskaltes Bier 🙂
Viele Gruesse gerade vom bruellheissen Brombachsee.
Jens
Henning, brauchst du ernsthaft zwei 11 Kilo Gasflaschen in 4 Wochen und das im Sommer? Das wäre extrem viel! Mein Gastank hat das Volumen von zwei elf Kiloflaschen, ich habe am 26.06 das letzte mal getankt, habe aber gerade mal knapp einen halben tank verbraucht bisher und wir sind zu 2, auch grillen wir viel mit Gas! Irgendwie verbrauchst du sehr viel Gas oder hängst du deinen Rüssel über deinen Herd und Schnüffelst das feine Gasstöffchen ? 😉
Das war missverständlich formuliert: EINE 11kg-Flasche hält im Sommer ungefähr einen Monat. Verbraucht wird das Gas zum Kochen, für warmes Waser und für den Kühlschrank. Letzterer schränkt seinen Gasverbrauch jetzt hoffentlich etwas ein.
Gute Idee. Dazu bräuchte ich erst mal einen BMV 600, aber das lässt sich ja besorgen. Muss ich mir genauer anschauen.
Gruß Det
Der BMV 600 ist das alte Modell, aktuell ist jetzt der BMV 700. Der kann das aber auch, vielleicht sogar besser von der Programmierbarkeit her.
Oh danke für den Tipp, Henning. Der ist sogar 40 Euro günstiger zu bekommen.
Gruß Det
